機器販売/汚泥掻き寄せ機用部品
設計・開発から製作まで、最新の技術とノウハウで、機能やコストを考慮した各種部品・機器を標準化。
システムの中枢となる機器類はもちろん、
細部の部品関係も、性能・機能・コストまでを綿密に考慮して標準化。
商社機能の枠を超え、設計・開発から製作まで、独自のノウハウと最新の技術をフルに活用し、
きめ細かな対応で事業展開しています。
汚泥かき寄せ機用部品
フライトシュー

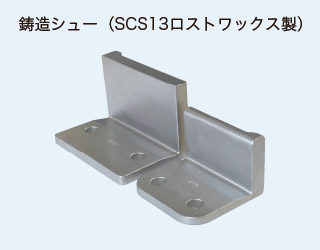

鋳造シュー(SCS13ロストワックス製)の製品写真
鋳造シュー
標準材質
1 シュー
FCD600
2 シュー
SCS2
3 シュー
SCS13(ロストワックス製)

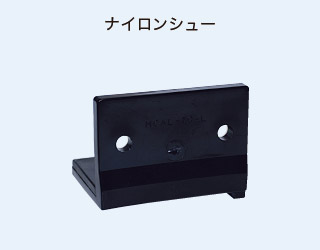

ナイロンシューの製品写真
ナイロンシュー/反転型ナイロンシュー
標準材質
1 シュー
ナイロン6

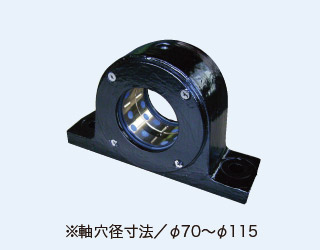

駆動軸受
製品写真※軸穴径寸法φ70~φ115
標準材質
1 軸受本体
FC250
2 ブッシュ
CAC703 or オイルレス
3 オイルシール
ニトリルゴム・SUS304
4 シール押さえ
FC250
5 エンドカバー
FC250
6 六角穴
   付皿ボルト
   M8×20L
SUS304
7 プラグ R1/4
FcMB

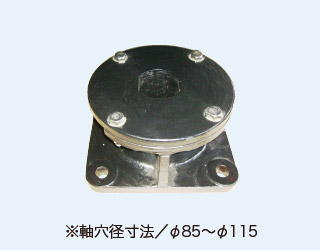

水中固定軸受
製品写真※軸穴径寸法φ85~φ115
標準材質
1 軸受台
FC250
2 軸受
FC250
3 ボルト・ナット
SUS304
4 シール押さえ
FC250
5 ボルト・ナット
FC250

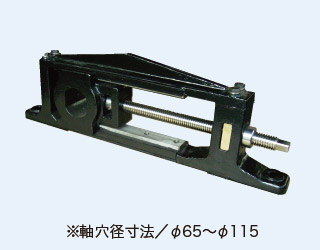

テークアップ軸受
製品写真※軸穴径寸法/φ65~φ115
標準材質
1 軸受
FC250
2 下フレーム
FC250
3 上フレーム
FC250
4 スピンドル
SUS304
5 ロックナット
SUS403
6  メネジ(コマ)
CAC703
7 丸ナット
SUS403
8 スプリングピン
SUS304
9 六角ボルト
SUS304
10 スライドレール
SUS304

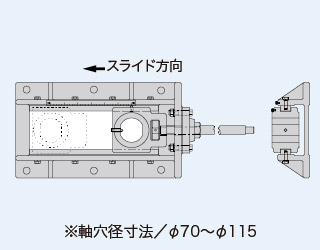

テークアップ軸受図面写真※軸穴径寸法φ70~φ115

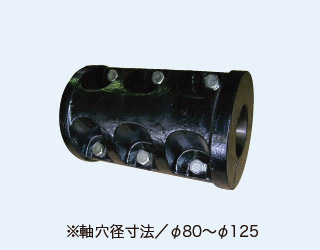

割筒カップリング
製品写真※軸穴径寸法φ80~φ125
標準材質
1 割筒カップリング
FCD450
2 六角ボルト
SUS304

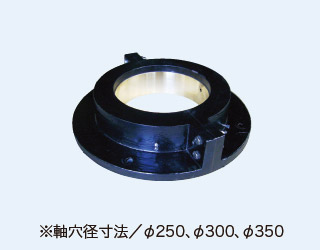

パイプ受
製品写真※軸穴径寸法φ250、φ300、φ350
標準材質
1 軸受
FC250
2 ブッシュ
CAC703 or
オイルレス
3 グランドパッキン
トンボ
4 パッキン押さえ
FC250
5 ボルト・ナット
SUS304
詳細は製品カタログで|ダウンロードはこちらからpdfダウンロード
